在線余氯檢測技術詳解：膜法與恒電壓法對比及選型指南

余氯監測是供水安全與工業水處理控制的重要環節。在自來水廠、游泳池循環系統、污水處理廠及工業冷卻水系統中，在線余氯分析儀被廣泛用于實時監測消毒劑濃度，以確保殺菌效果與出水安全。

當前工程應用中最常見的兩類余氯檢測技術為：

• 膜法余氯傳感器（覆膜安培法）
• 恒電壓余氯傳感器（無膜安培法）

兩種技術均屬于電化學安培檢測原理，但在電極結構、抗干擾能力、pH依賴性、維護需求以及適用水質方面存在明顯差異。本文從電化學機理與工程應用角度，對兩種技術進行系統分析，以為在線余氯監測系統選型提供參考依據。

一、余氯在水中的形態與檢測對象

在水體中，游離氯主要以兩種形態存在：

• HOCl（次氯酸）
• OCl?（次氯酸根）

二者之間存在如下平衡關系：

HOCl ? OCl? + H?

該平衡受 pH 值影響顯著，其酸解常數 pKa 約為 7.5（25℃）。

在常見飲用水 pH 范圍內：

• pH≈7.0 時 HOCl 約占 75%
• pH≈8.0 時 HOCl 約占 25%
• pH≈8.5 時 HOCl 比例低于 10%

由于 HOCl 的殺菌能力遠高于 OCl?，多數在線余氯傳感器主要響應 HOCl。因此 pH 變化會對檢測信號產生顯著影響。

工程實踐中通常需要通過以下方式降低 pH 干擾：

• pH 自動補償算法
• 聯合 pH 傳感器監測
• 傳感器內部酸性電解液緩沖

二、膜法余氯傳感器的結構與檢測機理

膜法余氯傳感器屬于典型的極譜型安培傳感器，其基本結構包括：

• 高分子滲透膜
• 內部電解液
• 工作電極（通常為鉑或金）
• 參比電極

檢測過程如下：

水樣中的 HOCl 通過滲透膜擴散進入電極腔體，在陰極表面發生電化學還原反應：

HOCl + H? + 2e? → Cl? + H?O

電極產生的電流與 HOCl 濃度成比例關系，從而實現余氯濃度測量。

膜法屬于擴散控制型電化學測量，膜層的擴散速率決定了傳感器輸出穩定性。

典型性能特點包括：

• 對 HOCl 響應靈敏
• 對 OCl?響應極弱
• 具有一定化學隔離能力
• 對流速變化相對不敏感

在實際運行中，膜頭與電解液通常需要每 6 至 12 個月更換一次。

三、恒電壓余氯傳感器的結構與檢測機理

恒電壓余氯傳感器同樣基于安培檢測原理，但其結構與膜法明顯不同。

該類傳感器采用裸電極結構，在固定電位條件下測量活性氯的氧化還原電流。電極直接與水樣接觸，因此不存在滲透膜擴散限制。

根據電極材料與設定電位不同，恒電壓電極的響應特性存在差異：

• 多數設計仍以 HOCl 響應為主
• 部分高端設計可對 OCl?產生一定響應

由于沒有膜擴散阻力，恒電壓傳感器的響應速度通常更快，其穩定響應時間通常為 10 至 30 秒。

與膜法相比，該結構具有以下特點：

• 無膜結構
• 響應速度快
• 維護方式以電極清洗為主
• 對水流變化敏感度較高

部分工業型設備還集成自動刷洗或機械清洗系統，以減少電極污染。

四、pH依賴性對檢測穩定性的影響

由于膜法傳感器主要響應 HOCl，當水體 pH 升高時，HOCl 轉化為 OCl?比例增加，傳感器信號會明顯下降。因此膜法通常具有較高的 pH 敏感性。

為降低該影響，一些高端膜法設計采用酸性電解液或內部緩沖結構，使膜內環境保持穩定，從而減弱 pH 變化對檢測信號的影響。

恒電壓法的 pH 依賴性取決于電極設計。某些電極在特定電位下可同時對 HOCl 與部分 OCl?產生響應，因此 pH 依賴性相對較低。但在多數工程應用中，pH 變化仍會影響檢測結果。

因此，無論采用膜法還是恒電壓法，工業在線余氯監測系統通常建議配置 pH 傳感器進行自動補償。

五、主要干擾因素與工程影響

在線余氯測量受多種環境因素影響，包括化學干擾、顆粒污染、流速變化以及溫度變化等。

1 水體濁度與有機污染

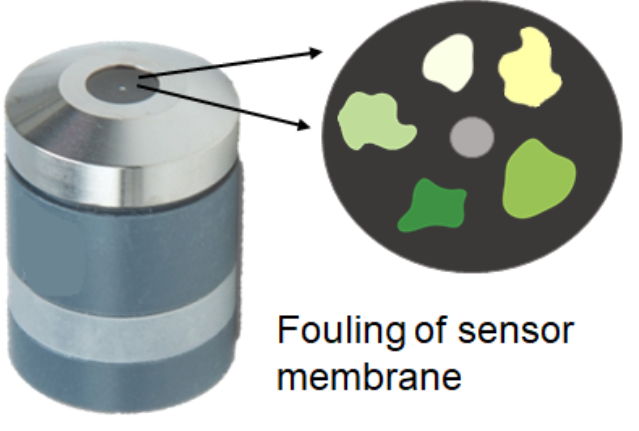

膜法傳感器的滲透膜可能受到以下物質污染：

• 油脂
• 藻類
• 表面活性劑
• 高濁度顆粒

當濁度超過約10NTU時，膜面污染風險明顯增加，可能導致響應遲緩或測量偏差。

因此膜法更適用于低濁度、清潔水質環境，例如：

• 市政供水出水監測
• 游泳池循環水系統
• 飲用水管網監測
• 食品加工清洗水系統

恒電壓法由于無膜結構，對高濁度水體的適應能力更強，適用于：

• 污水處理廠出水
• 工業廢水
• 農業灌溉水
• 冷卻水排放系統

2 還原性物質干擾

某些還原性物質可能與電極發生反應，造成測量干擾，例如：

• 亞硝酸鹽
• 亞硫酸鹽
• 硫化物

在部分工程案例中，當亞硝酸鹽濃度高于約 0.5 mg/L 時，可能對恒電壓法測量產生明顯影響。

膜法由于膜層隔離作用，對部分干擾具有一定緩沖能力，但并不能完全消除化學干擾。

3 其他氧化劑的交叉響應

部分強氧化劑可能被余氯傳感器誤識別，例如：

• 臭氧（O?）
• 二氧化氯（ClO?）

在存在多種氧化劑的消毒系統中，應特別注意傳感器選擇。

4 流速與氣泡影響

恒電壓法的檢測電流受擴散層厚度影響較大，因此流速變化會引起測量波動。

膜法由于擴散受膜控制，對輕微流速變化的敏感度較低。

在工程安裝中，兩種技術均建議配套流通池或穩流裝置，以確保穩定流速并減少氣泡干擾。

5 溫度影響

溫度變化會改變電化學反應速率與擴散系數，因此所有在線余氯傳感器都需要溫度補償。

現代在線余氯分析儀通常集成溫度傳感器，以實現自動溫度校正。

六、維護需求與運行特性

膜法與恒電壓法在維護方式上存在明顯差異。

膜法傳感器需要定期更換膜頭和電解液，其維護周期通常為半年至一年。膜污染或氣泡附著可能導致響應遲緩。

恒電壓傳感器則無需更換膜耗材，其維護主要包括電極清洗。部分工業設備通過自動刷洗或機械清洗系統實現長期穩定運行。

在無人值守系統中，自動清洗能力對維護成本具有重要影響。

七、在線余氯檢測系統的工程選型建議

在實際工程項目中，余氯傳感器選型應基于水質特性與運行條件進行綜合評估。

一般而言：

低濁度、清潔水質系統更適合采用膜法余氯傳感器，以獲得穩定測量信號。

高濁度或污染物較多的工業廢水系統更適合采用恒電壓余氯傳感器，以降低膜污染風險。

在任何情況下，都建議：

• 配置 pH 傳感器進行補償
• 使用穩流流通池
• 定期采用 DPD 比色法進行校準驗證

對于重要監測點，建議在項目實施前進行短期現場試驗，以驗證傳感器在實際水質條件下的表現。

總結

膜法與恒電壓法是當前在線余氯檢測的兩種主流技術，各自具有不同的結構特點與適用條件。

膜法依賴擴散膜控制反應環境，適用于水質較為清潔的系統；恒電壓法采用裸電極結構，更適合污染物較多的復雜水體。

在工程應用中，科學選型應基于水質條件、維護能力及系統穩定性需求綜合評估，而非簡單依賴單一技術優勢。

通過合理配置傳感器、pH補償與穩流裝置，可以顯著提升在線余氯監測系統的長期穩定性與測量準確性。
